条码打印机 EOS 型号总览


一种概念，两种尺寸

EOS 系列结合所有功能于一台操作方便、机身稳固的条码打印机内。

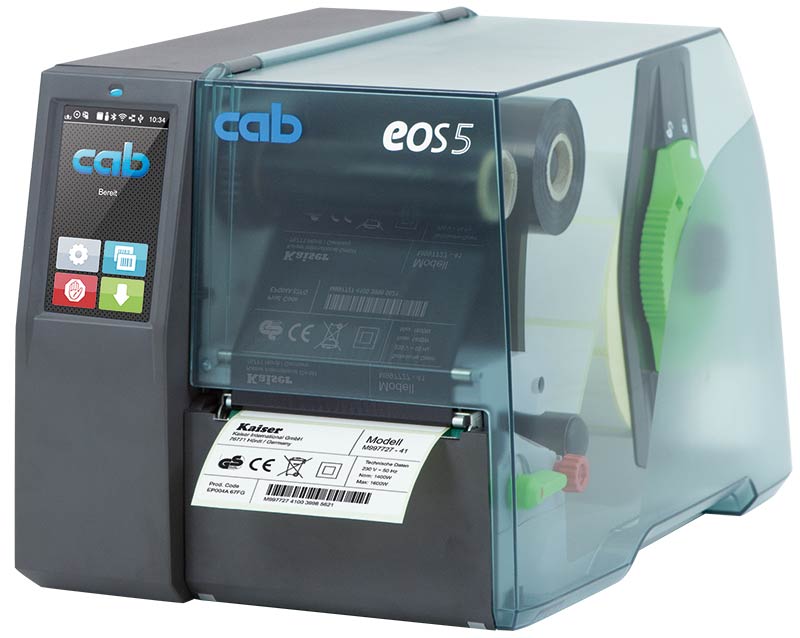

EOS5 - 大型标签纸卷专用

最大标签纸卷为 203 mm

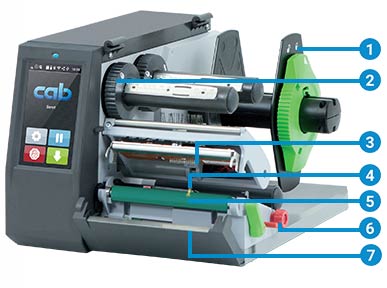

技术细节


1 纸卷轴挡板

插入标签纸卷后锁定纸卷轴挡板可使标签纸卷自动置中。

2 碳带固定轴

可依碳带宽度调整固定轴。

3 打印头 203 / 300 dpi

清洁或维修时不需任何工具就能手动更换打印头。

4 穿透式或反射式标签感测器

可透过调整杆转动红色旋钮调整感测器位置。可透过 LED 灯确认感测器坐落位置。

5 打印滚轴 DR4

清洁或维修时不需工具就能更换打印滚轴。

6 标签纸导引夹

可依标签宽度转动调整旋钮来调整打印宽度区域。

7 撕纸挡板

由薄钢片制成；为锯齿状，因此标签可整齐地撕下



DR4-25
DR4-50




使用较窄的标签及碳带时，要达到精准打印也需要专用打印滚轴。可避免打印滚轴磨损、打印头刮伤及标签进纸时发生错误。

操作面板

直觉简便的操作搭配浅显易懂的图示可方便调整机身设定

1 LED 灯显示：开机

2 状态列： 接收打印资料、记录资料串流、碳带将耗尽预警、SD 记忆卡 / U 盘、蓝芽、WLAN 无线网络、以太网络、USB Slave 传输接口、时间

3 状态通知： 待机、暂停、每笔打印工作完成的标签数量、已就剥离位置的标签、等待外部信号

4 Peripherie 按键

切刀 / 虚线切刀专用：直接裁切

撕纸模式专用：打印下一张标签

5 USB 插槽：维修用 U 盘或 U 盘专用，可上传檔案至机身内建快闪记忆体。

6 操作

  跳至选单

  重复打印最后一张标签

  中断及继续打印工作

  停止及删除所有打印工作

  标签进纸

位于机身背面的传输接口

1 SD 记忆卡插槽

2 2 x USB Host 传输接口 连接金钥、U 盘、键盘、扫描枪、USB 蓝芽转换器、USB 无线网卡

3 USB 2.0 高速装置 PC 连接专用

4 以太网络 10/100 BASE-T

5 RS232C 串口 1,200 到 230,400 Baud/8 Bit
