MACH 4S 具备工业用打印机广泛应用领域的所有功能。
条码打印机的机构料件皆以高品质的材料制作且在外型及功能上达到完美的协调性。
大型的彩色触摸屏搭配一目了然的标示提供最佳的操作环境。
标签及碳带可轻易地从前方装入。置中出纸排除了重新调整的需求。
• 打印稳定可靠且快速
• 精准打印
• 简约优美的造型设计
• 直觉易用的操作
• 只需占用极小的工作空间
高科技的电路板将所有的传输接口需求整合成标准化的配置已连接各种配件。
应用案例
印刷电路板标签
最小标签尺寸为 5 x 5 mm – 适用于极小的有限空间。
序号铭板标签
最大至 600 dpi 的高分辨率，可打印字型、图形及条码。
外箱栈板标签
标签可通过感应器最大宽度为 120 mm。
出纸方向置中
B 版搭配撕纸挡板
可打印各种材质标签，无论是纸卷式或卷盘式或折迭式标签。
P 版搭配剥离板
可打印各种材质标签，无论是纸卷式或卷盘式或折迭式标签。额外附有标签剥离的功能。
C 版搭配切刀
可打印各种材质标签，无论是纸卷式或卷盘式或折迭式标签。可裁切高度大于 12 mm 的标签或连续材质。
技术细节
MACH 4S1 搭配大型视窗的保护外盖
可大幅开启保护外盖。内建缓冲机构可温和地关闭外盖。任何时候都可轻易检查标签存量。
2 标签纸卷轴
标签纸卷能自动置中安装至纸卷轴。可装入不同宽度的标签底纸。
3 碳带供应轴及回收轴
碳带滑进具弹性的供应轴后可利用移动式凸缘和定位指示器将碳带调整置中。您能轻易地将碳带装入打印机构中。
4 打印机构
按下按钮您可以大幅度打开打印机构并深入机构清洁打印头或轻易更换碳带。
5 打印头
所有打印头可任意替换。可由 CPU 自动辨识并校正。重要的资料如使用寿命、最大操作温度及加热记录会直接储存在打印头内。借此原厂能读取这些数据资料。
6 穿透式感应器
穿透式感应器配置于标签路径中间来侦测标签前缘或打孔标记、标签后缘及黑线标记。使用双排或四排样式的标签时能切换至左侧约 10 mm 距离的另一感应器。
7 标签导引
使用左侧的旋钮可调整打印区域宽度并将标签置中。
8 反射式感应器
使用可调整位置的反射式感应器侦测标签前缘、标签后缘及黑线标记。
9 打印滚轴 DR4
只需几个步骤就能轻易取出清洁或更换打印滚轴。涂层：合成橡胶
使用较窄的标签及碳带时，要达到精准打印也需要专用打印滚轴。可避免打印滚轴磨损、打印头刮伤及标签进纸时发生错误。
10 剥离板 ( P 版配件 )
标签底纸会被向下引导至操作面板后方。透过剥离板可将标签顺利从底纸上剥离。
操作面板
直觉简便的操作搭配浅显易懂的图示可方便调整机身设定。
1 LED 灯显示：开机
2 状态列
接收打印资料、记录资料串流、碳带警示、插入 SD 记忆卡/U 盘、蓝芽、WLAN 无线网络、以太网络、USB Slave 传输接口、时间
3 状态通知
待机、暂停、每笔打印工作完成的标签数量、已就剥离位置的标签、等待外部信号
4 MACH4 S Peripherie 专用按键
切刀：直接裁切
撕纸或剥离模式：打印下一张标签
5 操作
跳至选单
重复打印最后一张标签
中断及继续打印工作
停止及删除所有打印工作
标签进纸

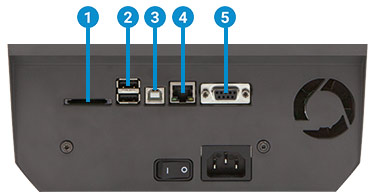

位于机身背面的传输接口
1 SD 记忆卡插槽
2 2 x USB Host 传输接口连接金钥、U 盘、键盘、扫描枪、USB 蓝芽转换器、USB 无线网卡
无线热点模式或主从式模式：在热点模式中移动设备能够透过无线网络直接与条码打印机连结。
3 USB 2.0 高速装置 PC 连接专用
4 以太网络 10/100 BASE-T
5 RS232C 串口 1,200 到 230,400 Baud/8 Bit
